Radial Engineering
Catapult TX4L
...
SKU : GRAD8001876
Radial Catapult TX4L è un trasmettitore passivo a 4 canali di segnali Linea .progettato per inviare audio bilanciato su cavi Cat 5/Cat 6. Ideale per studi, installazioni fisse e live, riduce cavi ingombranti, elimina loop di terra grazie ai trasformatori di isolamento e garantisce un segnale pulito e affidabile a lunga distanza semplificando il routing professionale
Caratteristiche di rilievo
Trasmissione audio su Cat 5/Cat 6 soluzione semplice ed economica
Isolamento tramite trasformatori per eliminare rumori e loop di terra
Costruzione robusta e affidabile per studio, broadcast e live
Compatibilità estesa con tutta la serie Catapult

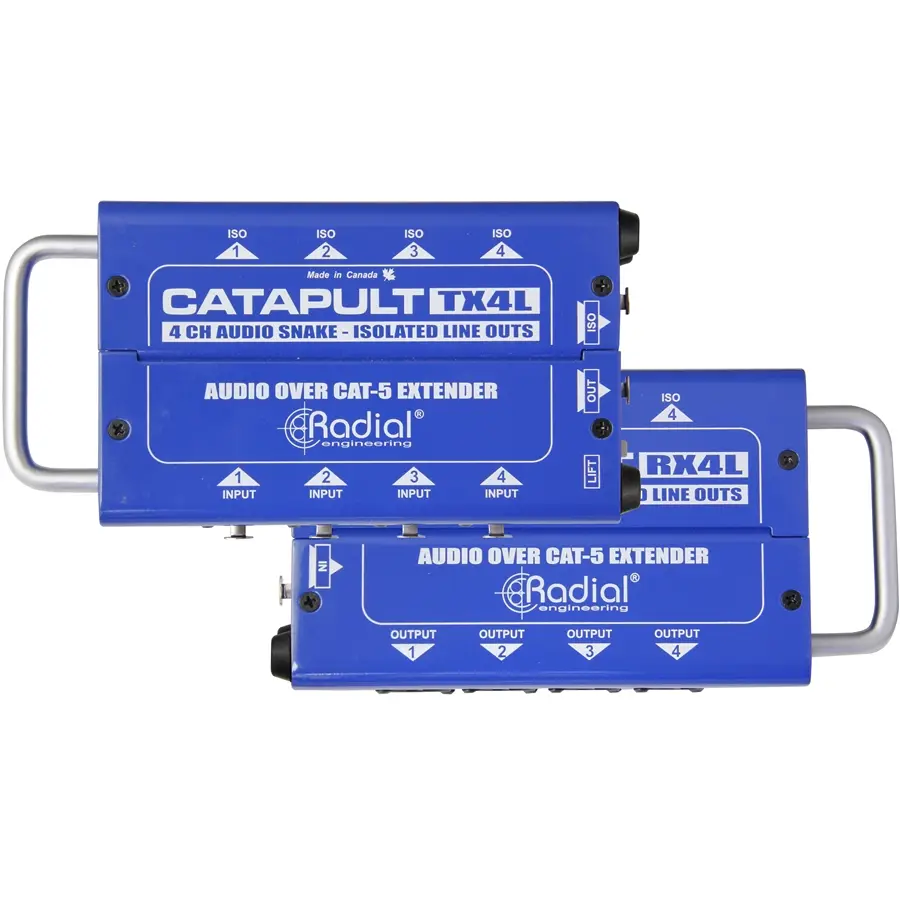

Catapult TX4L di Radial Engineering è un trasmettitore audio a 4 canali line-level progettato per inviare segnali analogici bilanciati su un singolo cavo Cat 5/Cat 6 schermato. Fa parte della serie Catapult, un sistema di snake audio analogico passivo che sostituisce i tradizionali cavi multipolari con un'infrastruttura leggera ed economica, ideale per installazioni fisse, studi o live sound di livello professionale. La versione TX4L è dotata di trasformatori di isolamento a livello di linea, utili per eliminare ronzii e loop di massa in percorsi audio complessi.
Caratteristiche tecniche principali
Tipo circuito audio: splitter passivo con isolamento tramite trasformatori di linea
Ingressi: 4 x XLR femmina per segnali a livello di linea
Uscite: 4 x XLR maschio isolate tramite trasformatori
Trasmissione Cat 5/Cat 6: connettori RJ45 Ethercon per connessione sicura e resistente
Ground lift: interruttore per disconnessione di massa su collegamento Ethernet e riduzione dei loop di terra
Prestazioni elettriche
Risposta in frequenza: da 7 Hz a 20 kHz
Gamma dinamica: 140 dB
Distorsione armonica totale: 0.0007 % @ 1 kHz
Reiezione modalità comune: >113 dB
Max. livello di ingresso: +35 dBu
Costruzione e affidabilità
Chassis: acciaio 14 gauge con verniciatura a polvere robusta per uso intenso
Connettori XLR: nylon rinforzato con fibra di vetro e contatti nichel-argento
Protezione: paraurti su connessioni RJ45 ed interruttore di ground lift per resistenza in tour e installazioni fisse

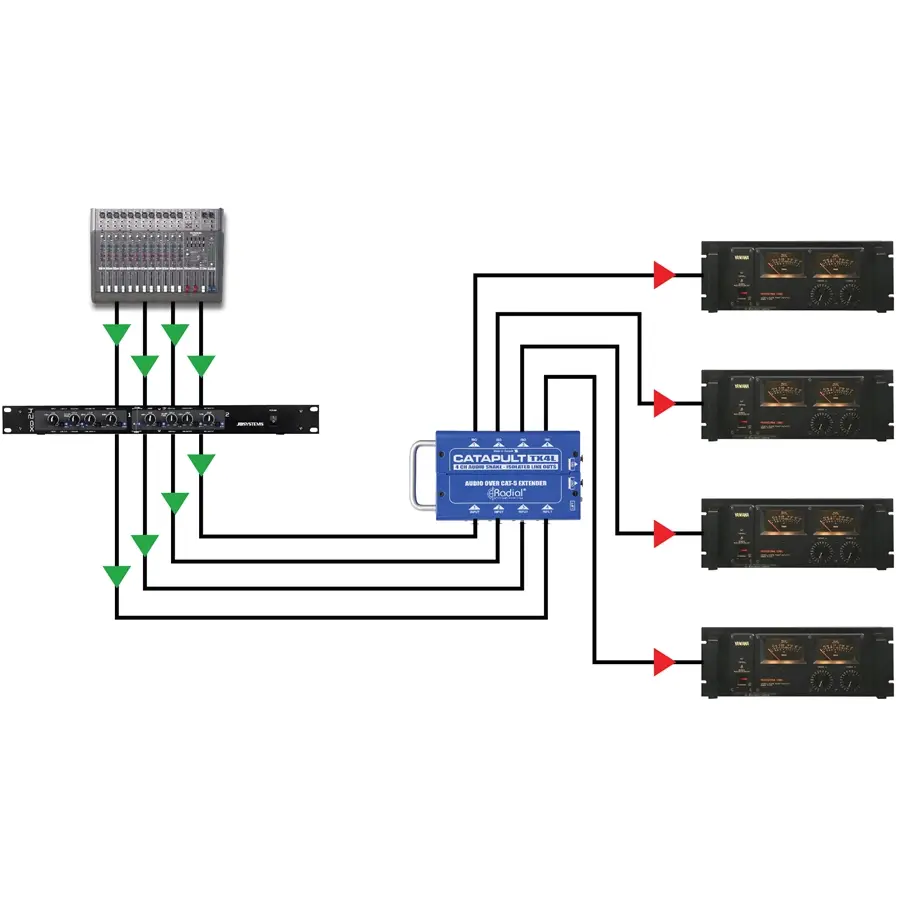

Applicazioni tipiche
Catapult TX4L è ideale per inviare segnali audio bilanciati su lunghe distanze sfruttando infrastrutture Cat 5/6 già presenti in edifici, installazioni corporate o impianti live. È perfetto come trasmettitore per segnali Linea in uscita da mixer, playback o unità di processing verso unità riceventi RX4L o altre apparecchiature compatibili, mantenendo un segnale pulito e privo di interferenze.
Utilizzo di Catapult come cavo di ritorno
Il Catapult è il cavo di ritorno perfetto per eventi aziendali in cui è necessario collegare un paio di linee al palco e ai monitor. Utilizzare il modulo di isolamento di linea RX4L per eliminare i loop di massa.
Utilizzo di Catapult come splitter microfonico a 4 canali
Utilizza Catapult TX4M per dividere i microfoni tra il banco di monitoraggio e il front of house con isolamento del trasformatore Eclipse per fornire un segnale privo di rumori, risparmiando ore di noiosa ricerca dei guasti.
Utilizzo del Catapult come Sub Snake sul palco
La pulizia del palco e la riduzione dei tempi di allestimento sono diventati elementi essenziali nella produzione. Utilizzate Catapult nella parte anteriore del palco o accanto agli amplificatori per creare zone di rapido dispiegamento.
Utilizzo di Catapult come isolatore di linea
Catapult RX4L è l'isolatore di linea a 4 canali perfetto. È sufficiente collegarlo in linea con qualsiasi dispositivo audio di linea per eliminare il ronzio e i romori causati dai loop di terra.
Utilizzo di Catapult per collegare in rete l'audio
Utilizza il cablaggio Cat 5 o Cat 6 già presente nell'edificio per collegare in rete l'audio da una stanza all'altra attraverso le pareti. I connettori XLR alle due estremità rendono tutto più semplice.
Trasmetti quattro segnali AES su una piattaforma con cavo Cat 5.
I segnali AES da 110 Ohm possono essere facilmente trasmessi tramite cavi Ethernet Cat 5 e Cat 6. Collegati ai quattro connettori XLR Catapult TX4 per ottenere otto canali audio per la registrazione remota.
Scheda Tecnica Radial Catapult TX4L
Tipologia: Trasmettitore audio 4 canali line-level per instradare segnali bilanciati su cavo Cat 5/Cat 6 con trasformatore d'isolamento .
Circuito audio: Passivo, splitter con trasformatore Linea (line-level)
Risposta in frequenza: 7 Hz - 20 kHz
Gamma dinamica: 140 dB
Distorsione armonica totale: 0.0007 % @ 1 kHz
Reiezione modo comune (CMRR): >113 dB
Livello di ingresso massimo: +35 dBu
Ingressi/Uscite
4 x XLR-F ingressi bilanciati
4 x XLR-M uscite isolate tramite trasformatore
1 x RJ45 etherCON uscita Cat 5/6
1 x RJ45 etherCON THRU uscita parallela per catena aggiuntiva
Ground lift per eliminare loop di massa
Caratteristiche meccaniche
Costruzione: Chassis in acciaio 14 gauge con verniciatura a polvere
Dimensioni (L x W x H): ~8.1" x 4.1" x 2.0" (ca. 20.6 x 10.5 x 5.1 cm)
Peso: ~2.6 lb / 1.2 kg
Alimentazione: Passivo (nessuna alimentazione richiesta)
Condizioni d'uso: ambienti asciutti tra 5 °C e 40 °C
