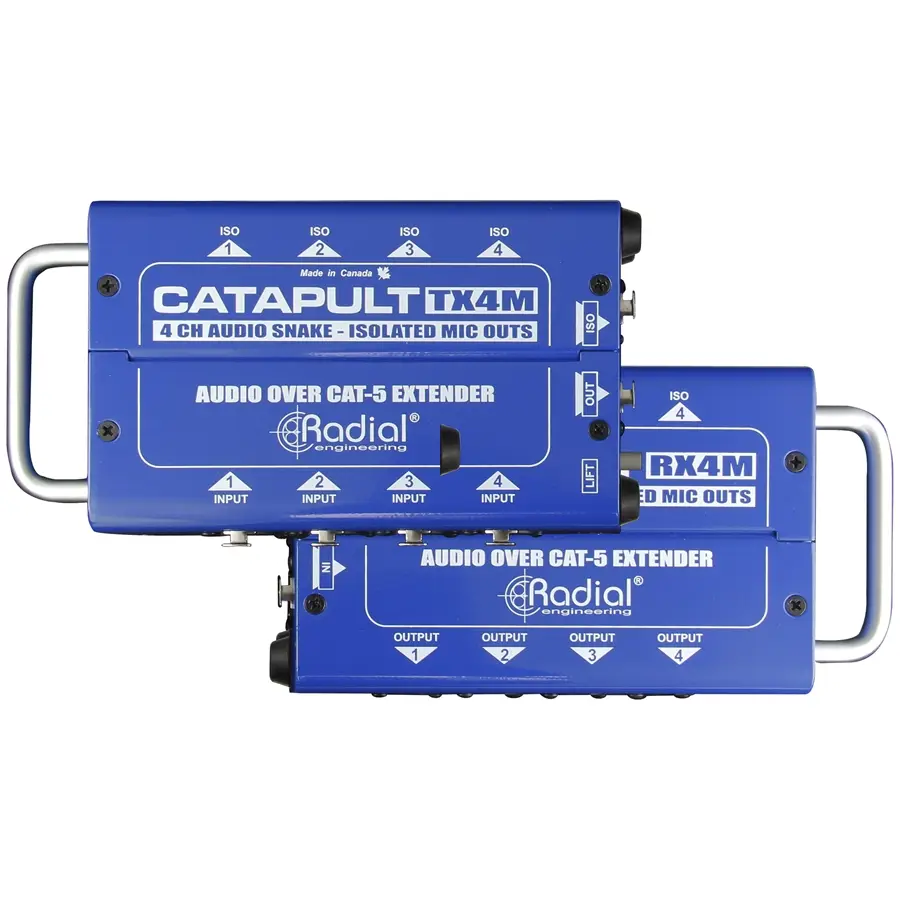

Radial Catapult TX4M è un trasmettitore Microfonico passivo 4 Canali progettato per inviare segnali microfonici bilanciati su un singolo cavo Cat 5/6. Grazie ai trasformatori di isolamento garantisce un segnale pulito e stabile, riducendo rumori e loop di massa, strumento ideale in installazioni, studi e applicazioni live professionali.

Caratteristiche di rilievo

Invia segnali audio analogici o digitali AES su cavo Cat 5/6
Può funzionare all'interno di reti già esistenti
Possibilità di cablaggio diretto o divisione del segnale isolato
Trasmette quattro segnali AES (otto canali audio)

Catapult è uno snake audio a 4 canali che consente di inviare segnali audio analogici e digitali AES su cavo standard twisted-pair schermato Cat 5 o Cat 6. Questo permette ai tecnici di palco di sfruttare il costo relativamente basso di questo cavo, facilmente reperibile, per il ritorno di snake o per il trasporto di canali audio bilanciati su palcoscenici grandi, e agli installatori di sistemi permette di sfruttare reti pre-cablate per collegare una stanza all'altra.

Catapult è disponibile in 6 configurazioni ed offre una scelta di 3 moduli di ingresso e 3 moduli di uscita. Ogni modulo di ingresso dispone di 4 ingressi XLR, 4 thru-put XLR insieme con 2 uscite Ethercon Neutrik per collegare il cavo Cat 5 al modulo d'uscita desiderato. Questi sono dotati di ingresso RJ45 tipo Ethercon e thru-put, oltre a due set di uscite XLR. È possibile ordinare i moduli senza trasformatore per sub-snake o per trasmettere segnali audio AES; con trasformatori di isolamento microfonico per la divisione del segnale tra FOH, monitor o sistema di registrazione; con trasformatori di isolamento line-level per eliminare il rumore del sistema. Un interruttore ground lift presente su ogni terminale consente di collegare il cavo Ethernet eliminando rumori e ronzii causati dai loop di massa.

Come tutti i prodotti Radial, Catapult è ideale per l'utilizzo in tour grazie alla costruzione in un robusto acciaio calibro 14 e alla verniciatura a polvere che lo manterrà integro per anni. Al suo interno, è stato utilizzato un PCB su due lati per montare i connettori e trasformatori raddoppiando i giunti di saldatura per la massima durata nel tempo.

Applicazioni della serie Catapult

Scheda tecnica - Radial Catapult TX4M

Tipologia: Trasmettitore audio 4 canali mic-level con splitter isolato su cavo Cat 5/Cat 6 (passivo, trasformatori di isolamento mic-level).

Tipo di circuito: Splitter microfonico passivo, basato su trasformatore
Risposta in frequenza: 7 Hz - 20 kHz
Gamma dinamica: 140 dB
Distorsione armonica totale: 0.001 %
Reiezione modo comune (CMRR): >113 dB
Livello di ingresso massimo: +35 dBu
Impedenza minima di carico: 100 ohm
Distorsione d'intermodulazione: 0.003 %

Ingressi/Uscite

4 x XLR-F ingressi bilanciati mic-level
4 x XLR-M isolati uscite mic-level
1 x RJ45 EtherCON OUTPUT per cavo Cat 5/Cat 6
1 x RJ45 EtherCON THRU parallelo per collegare moduli aggiuntivi
Ground lift (allontana massa su connessione Cat) per eliminare loop di terra

Caratteristiche meccaniche

Costruzione: Chassis in acciaio 14 gauge con verniciatura a polvere
Connettori XLR con contatti nichel-argento e corpo in nylon rinforzato
Bumpers protettivi su connettori Ethernet e interruttore
Maniglia integrata per trasporto e protezione

Dimensioni & Peso

Dimensioni (L x W x H): ~8.1" x 4.1" x 2.0" (~20.6 x 10.5 x 5.1 cm)
Peso: ~2.6 lb / 1.2 kg
Alimentazione: Passivo (non richiede alimentazione esterna)
Condizioni d'uso: Utilizzo in ambienti asciutti tra 5 °C e 40 °C
