Radial Engineering
JS 3
...
SKU : GRAD8001210

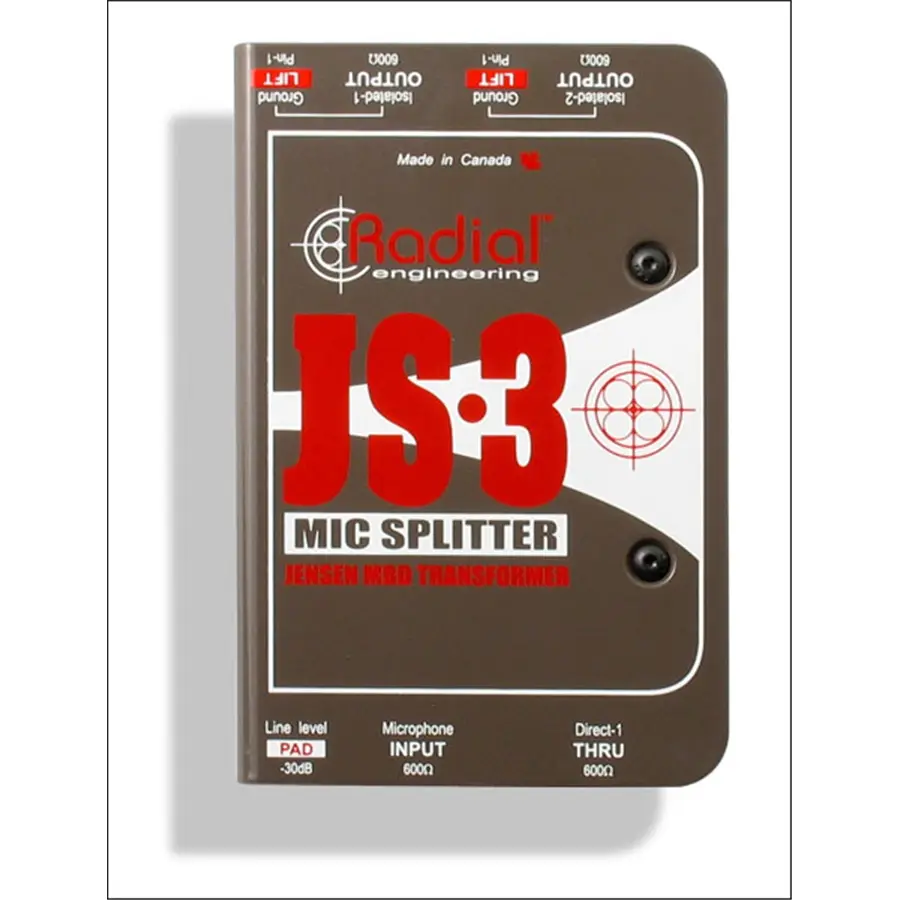

JS3 di RADIAL ENGINEERING č uno splitter microfonico bilanciato ad alte prestazioni progettato per ripartire lo stesso segnale su tre destinazioni contemporaneamente, tramite due uscite isolate da trasformatore Jensen e una diretta.
Caratteristiche di rilevo
Invia un segnale microfonico a tre destinazioni contemporaneamente
Trasformatore Jensen per ottenere un'alta qualitŕ audio
Elimina i ronzii e i rumori causati dai loop di massa
Le doppie uscite isolate garantiscono la reiezione ottimale del rumore
RADIAL JS-3 č uno splitter microfonico con trasformatore Jensen che consente a una sorgente bilanciata di alimentare piů destinazioni tramite connettori XLR standard. Č un dispositivo passivo dotato di un trasformatore con nucleo in nichel laminato per ottenere una distorsione armonica eccezionalmente bassa e senza lo spostamento di fase causato da trasformatori con nucleo in acciaio. JS-3 offre il vantaggio del completo isolamento del trasformatore con un rumore common-mode (CMR), migliore di -90 dB, senza fastidiosi ronzii e altri rumori indotti da loop di tensione e di massa. JS3 offre un'interfaccia semplice ma efficace per microfoni o DI Box, inoltre grazie al Pad con -30 dB d'attenuazione possono essere utilizzati anche dispositivi consumer e Linea senza timore di distorsione o sovraccarichi dovuti alla saturazione. JS-3 č realizzato con una robusta struttura in acciaio calibro 14 robusto e durevole, fino a 8 unitŕ possono essere montate a rack in 2RU utilizzando l'accessorio opzionale Radial J-Rak.
Applicazioni di JS3
Utilizzo di JS3 per alimentare tre mixer
A volte č necessario alimentare contemporaneamente il mixer principale, i monitor da palco e un registratore. Il JS3 semplifica il collegamento grazie all'ingresso XLR, all'uscita diretta e alle due uscite isolate. Queste eliminano i loop di massa quando si collegano a piů mixer.
Specifiche tecniche di JS3
Tipo di circuito audio: Splitter passivo microfono/linea, basato su trasformatore
Trasformatore: JT-MB-DPC, rapporto 1:1:1
Numero di canali: Splitter a tre vie (uno in entrata/tre in uscita)
Risposta in frequenza: 20Hz ~ 20KHz (+0dB/ -2dB)
Gamma dinamica: 140dB
Distorsione armonica totale: 0,0005% @ 1kHz
Deviazione di fase: 0,7° a 100Hz; 2,8° a 20Hz
Impedenza d'ingresso: Dipendente dalla sorgente
Impedenza di uscita: Dipende dalla sorgente
Ingresso massimo: +25dBu @ 1kHz
Caratteristiche generali
Pad d'ingresso, Ground Lift

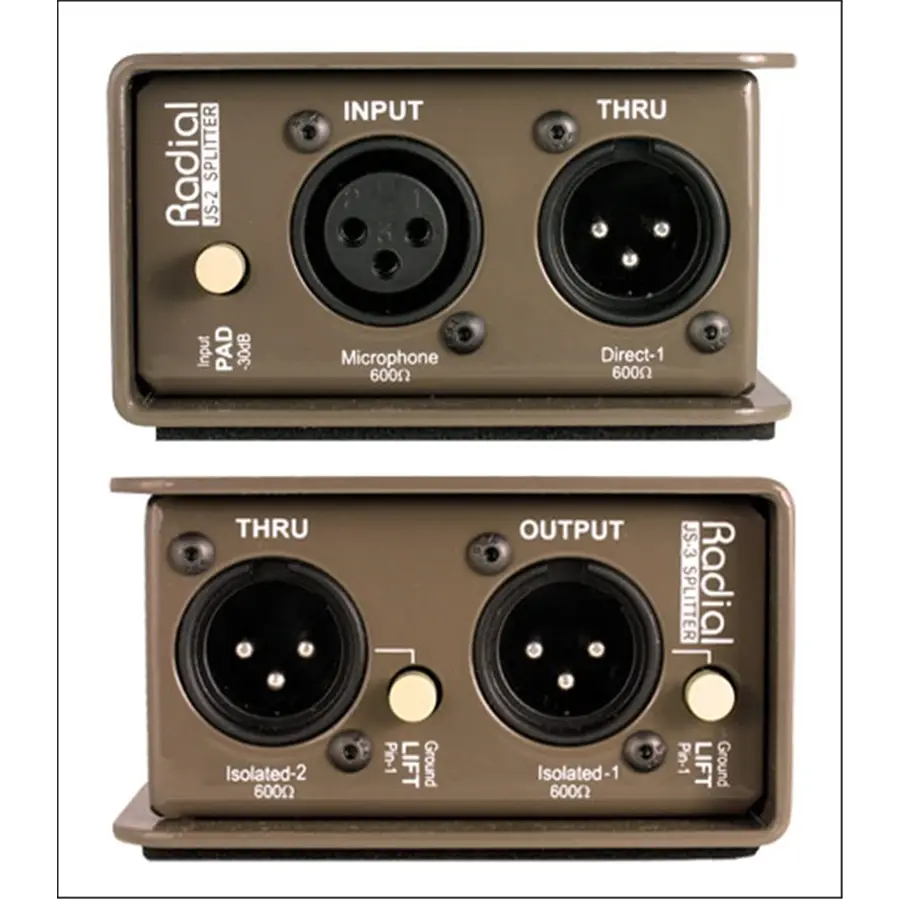

Connettori di ingresso: Ingresso XLR-F
Connettori di uscita: Due uscite isolate
Costruzione: Telaio e guscio esterno in acciaio calibro 14
Dimensioni (L x P x P): 3,3" x 5,0" x 2" (84 x 127 x 48 mm)
Peso: 0,7 kg (1,55 libbre)
Alimentazione: Passiva, non richiede alimentazione
Condizioni d'uso: Da utilizzare solo in ambienti asciutti tra 5°C e 40°C.
