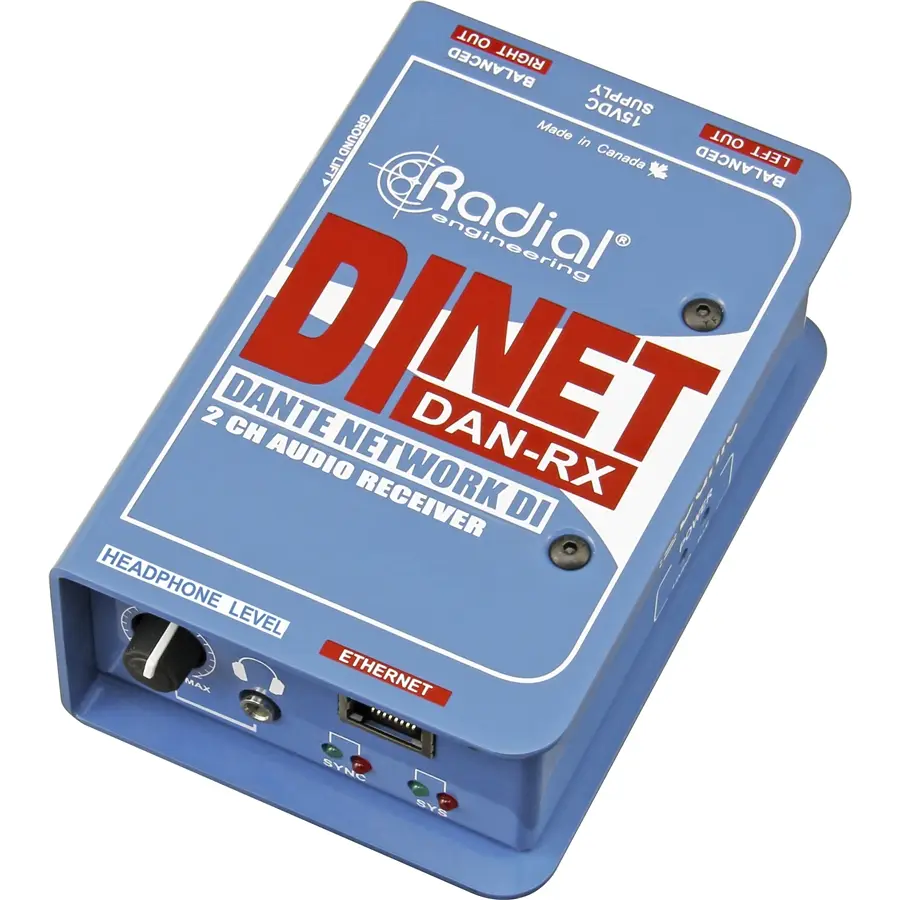

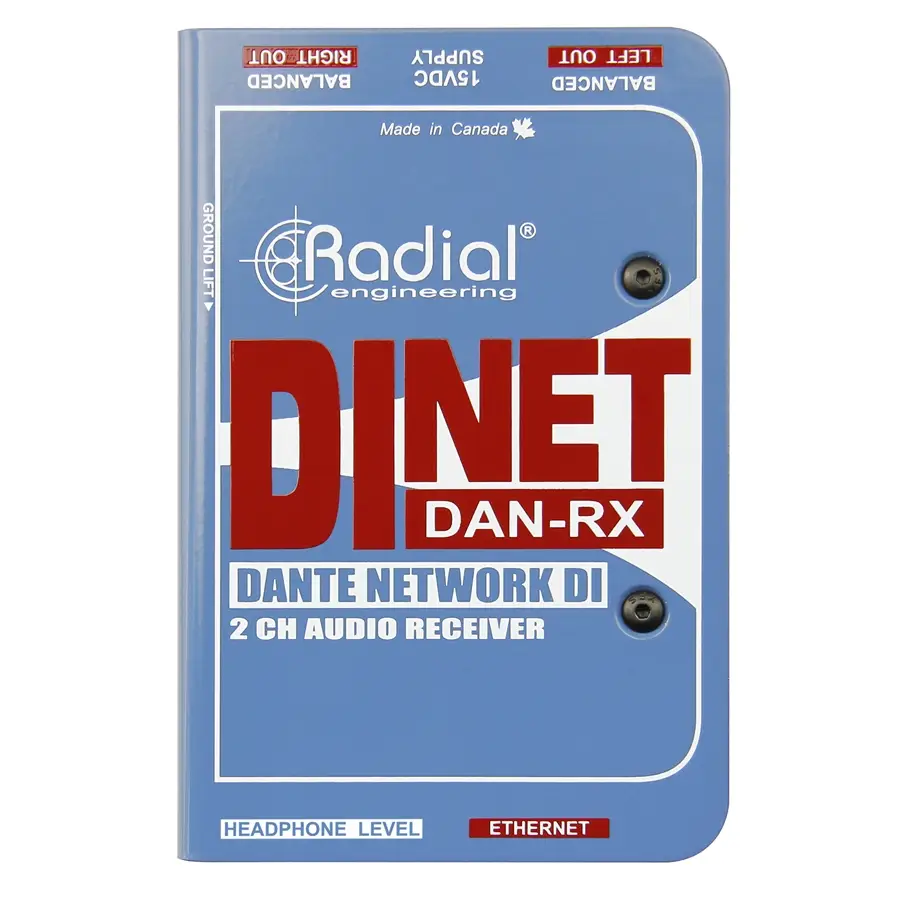

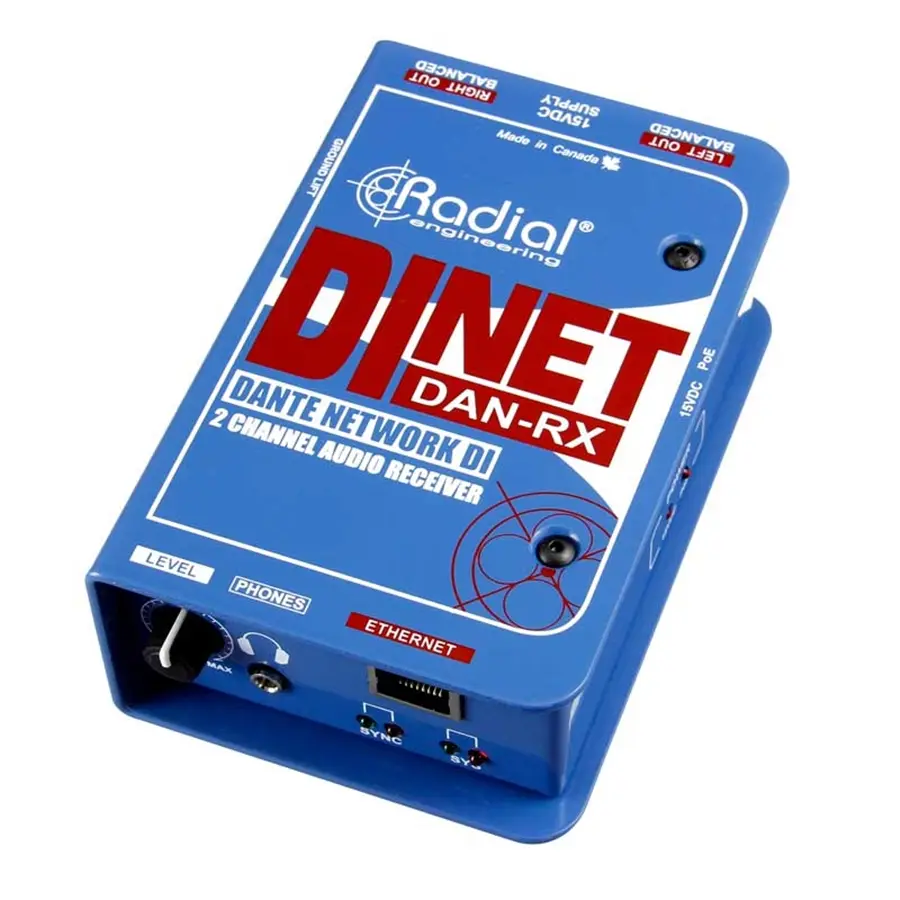

DiNET DAN-RX di RADIAL ENGINEERING è un endpoint Dante Stereo che converte il segnale digitale di rete in analogico 24bit/96kHz, con oltre 100db di dinamica, Le uscite XLR bilanciate consentono il collegamento a mixer, amplificatori o diffusori amplificati, è dotato inoltre di uscita per cuffie con controllo di livello utile per il monitoraggio personale.

Caratteristiche di rilievo

Dispositivo con uscite stereo analogiche per reti Dante
Uscite bilanciate XLR per connessioni di livello mic o line
Amplificatore cuffie integrato per il personal monitoring
Conversione digitale-analogica a 24bit/96kHz

Radial DAN-RX è un terminale digitale-analogico a 24 bit / 96kHz a 2 canali che consente all'utente di inviare audio da una rete Dante per la connessione a sistemi audio professionali. Sviluppato da Audinate®, il protoollo Dante è diventato lo standard di distribuzione dell'audio digitale in ambito audio professionale. Utilizzando reti Ethernet standard, tutti i dispositivi Dante collegati possono comunicare e gestire l'audio tra di loro con una latenza molto ridotta. DAN-RX fornisce un modo semplice per prelevare un segnale stereo dalla rete Dante e convertirlo in audio analogico per il monitoraggio in qualsiasi posizione senza bisogno di apparecchiature aggiuntive.

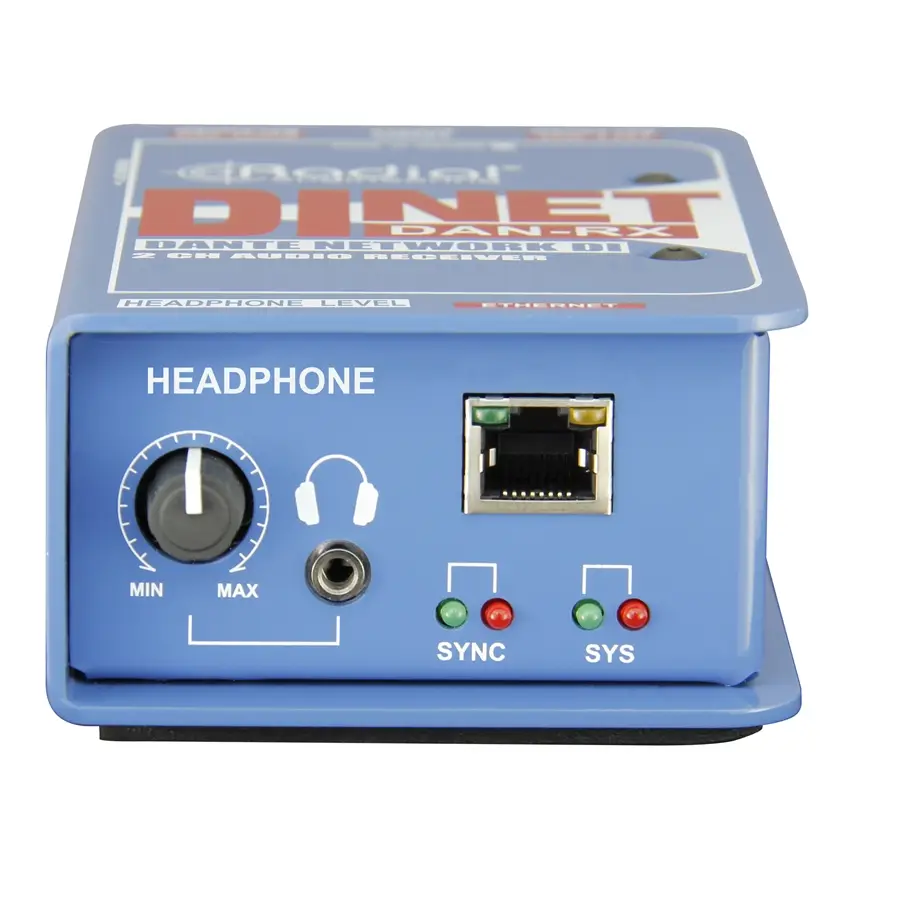

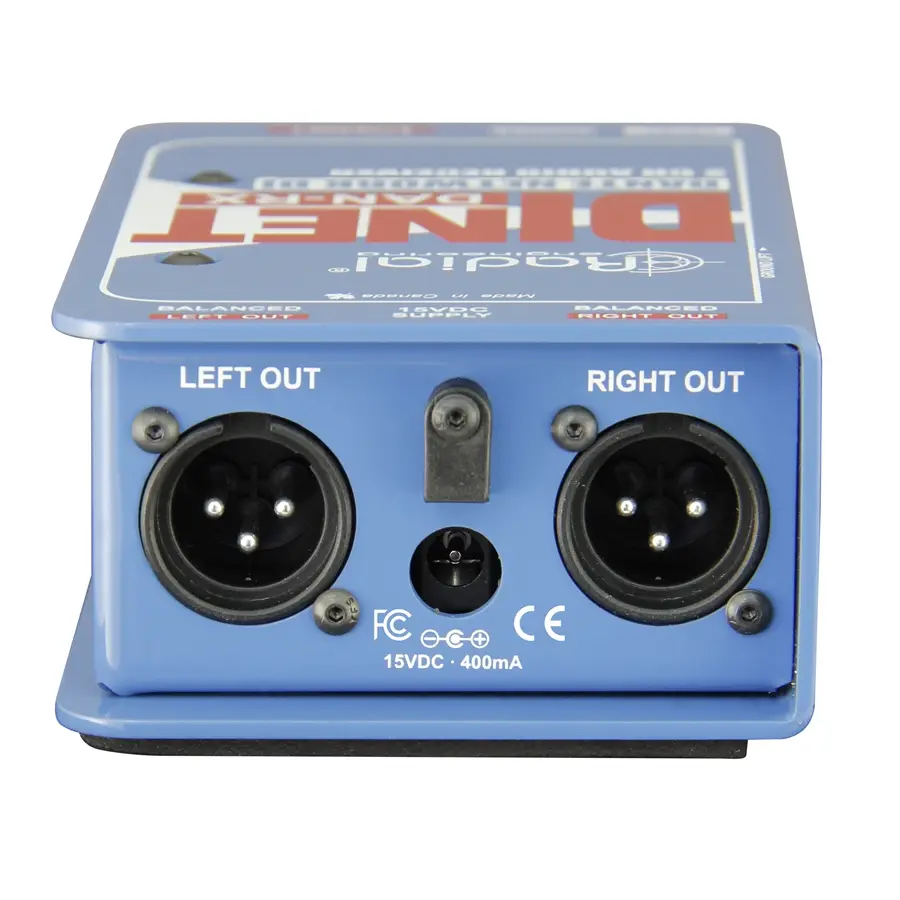

DAN-RX possiede uscite XLR per il collegamento ad apparecchiature audio professionali bilanciate come gli ingressi microfonici su una scheda di mixaggio o direttamente ad un amplificatore o diffusore attivo. Nelle applicazioni audio in diretta, DAN-RX può essere usato per restituire l'audio sul palco o per indirizzare audio a sistemi PA più piccoli o registratori posizionati in remote room all'interno di un locale. È presente anche un'uscita cuffie da 3,5 mm con controllo di livello per verifiche sull'audio prima di collegarsi al sistema PA o per monitorare localmente con le cuffie, utile in eventi in cui molte persone devono ascoltare con sistemi di monitoraggio personali.

DAN-RX possiede convertitori analogici da 24 bit / 96 kHz ad alta qualità audio. Collegarsi alla rete Dante è semplice - collegate semplicemente la presa Ethernet a qualsiasi sistema audio in rete utilizzando un cavo standard Cat5e o Cat6. DAN-RX accetterà l'alimentazione Power-over-Ethernet (PoE), ma è incluso anche un adattatore per l'utilizzo quando la PoE non è disponibile. Una volta collegato, DAN-RX apparirà come un dispositivo di uscita a 2 canali nel software del controller Dante e su altri dispositivi abilitati alla rete Dante. DAN-RX è il modo più semplice per convertire un segnale digitale proveniente da rete Dante in analogico.

Audinate® è un marchio registrato di Audinate Pty Ltd.
Dante è un marchio di fabbrica di Audinate Pty Ltd.

DiNET DAN-RX Utilizzo & Applicazioni

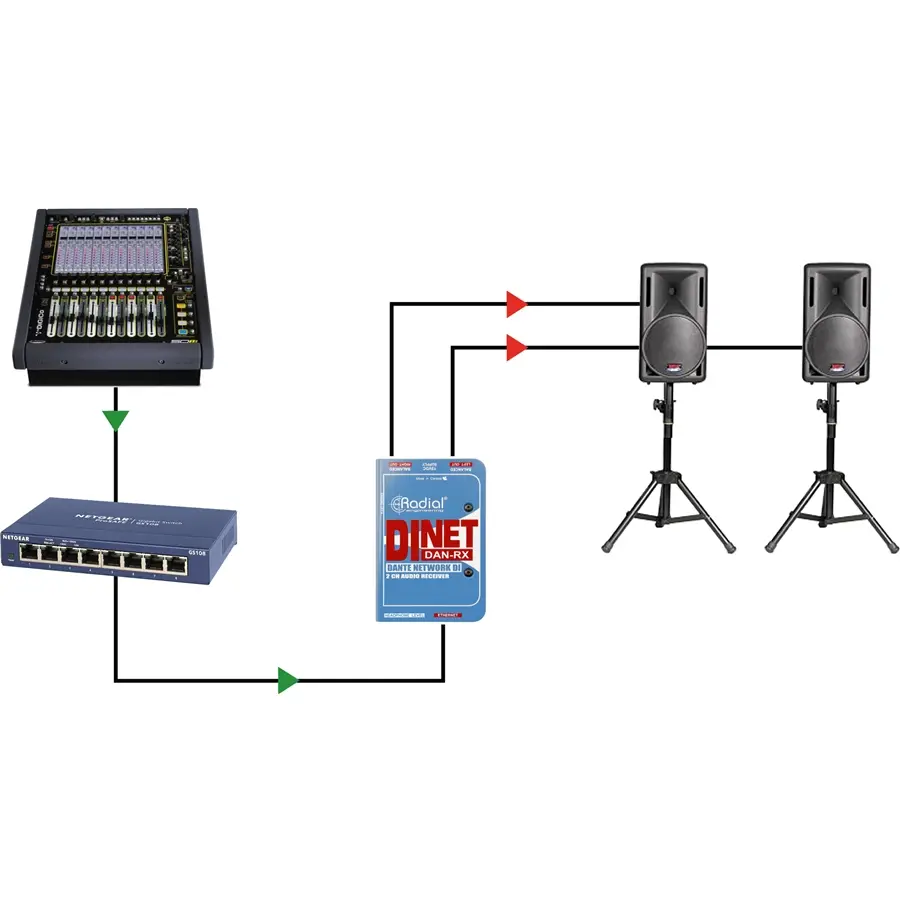

Utilizzo di DAN-RX per collegarsi ad un piccolo sistema PA

Diagramma per inviare un segnale stereo a piccoli sistemi PA in ambienti affollati o a remote room all'interno di un locale.

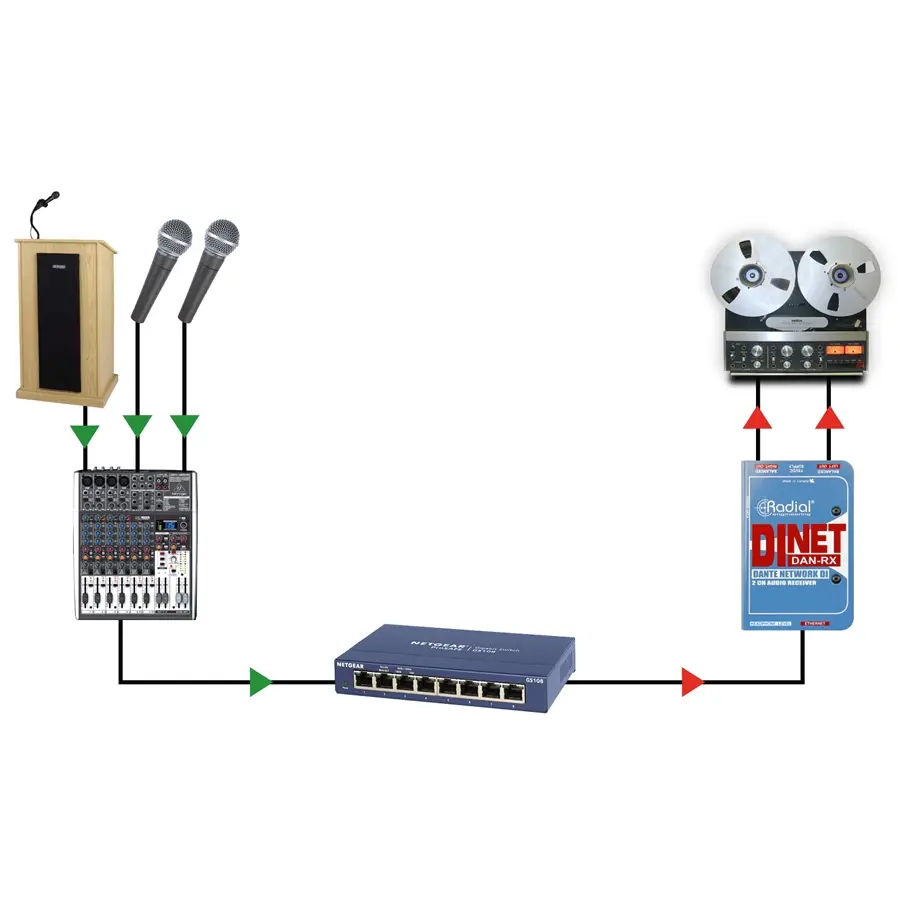

Utilizzo di DAN-RX per la distribuzione in sala stampa

I sistemi di registrazione sono spesso collocati in stanze lontane dalla conferenza stampa. DAN-RX fornisce un modo semplice per inviare l'audio a queste stanze e collegarsi direttamente a un registratore o anche per alimentare una pres Box.

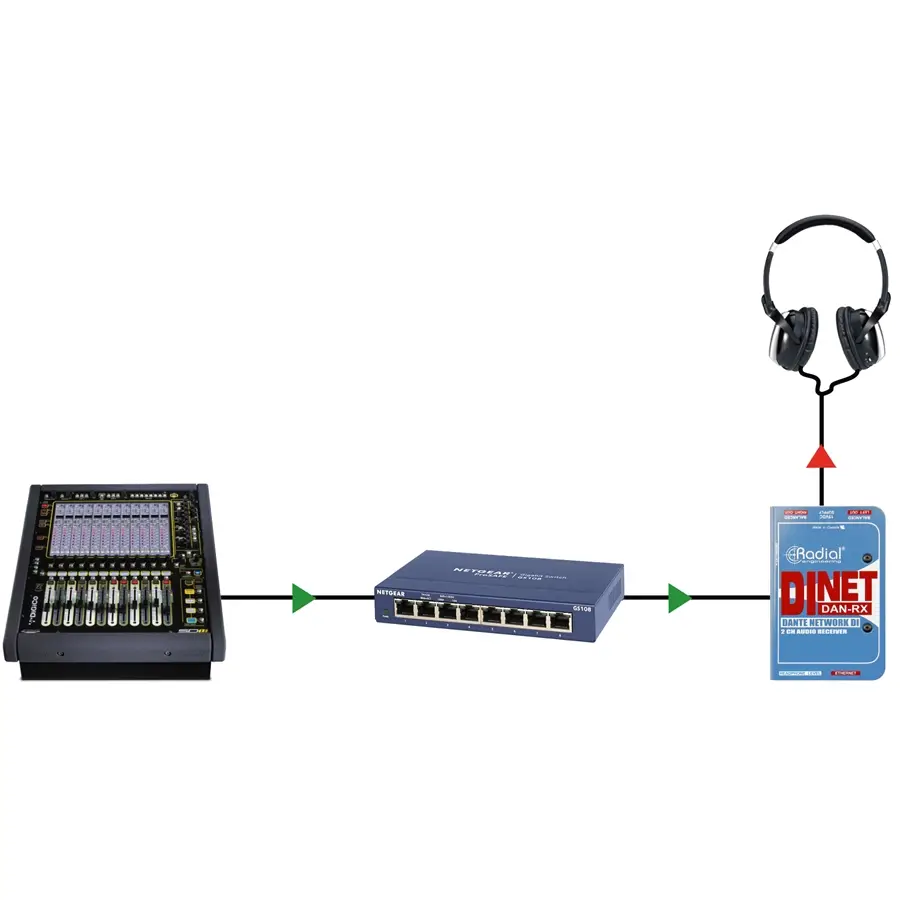

Uso di DAN-RX per il monitoraggio personale

L'uscita dedicata della cuffia su DAN-RX consente l' utilizzo come sistema di monitoraggio personale. L'ingegnere del suono può creare un mix unico per musicisti, produttori o qualsiasi altro dello staff che necessiti di monitorare un segnale in qualsiasi punto della rete.

Specifiche tecniche di DAN-RX

Tipo di circuito audio: dispositivo di uscita attivo bilanciato a corrente elevata
Numero di canali: 2
Risposta in frequenza: 20Hz - 20kHz
Gamma dinamica: >100dB
Guadagno: 8dBu max @ -6dBfs
Distorsione armonica totale: 0,007% @ -6dBfs
Impedenza di uscita: 150 ohm
Frequenza di campionamento 44,1kHz, 48kHz, 88,2kHz e 96kHz (24 bit)

Caratteristiche

Connettori di ingresso: RJ45 Ethernet
Connettori di uscita: XLR
Extra: Uscita Cuffie connettore mini jack da 3,5 mm

Generale

Costruzione: Acciaio calibro 14
Dimensioni (L x P x P): 5" x 3,31" x 1,88" (12,7cm x 8,4cm x 4,8cm)
Peso: 0,66 kg (1,45 libbre)

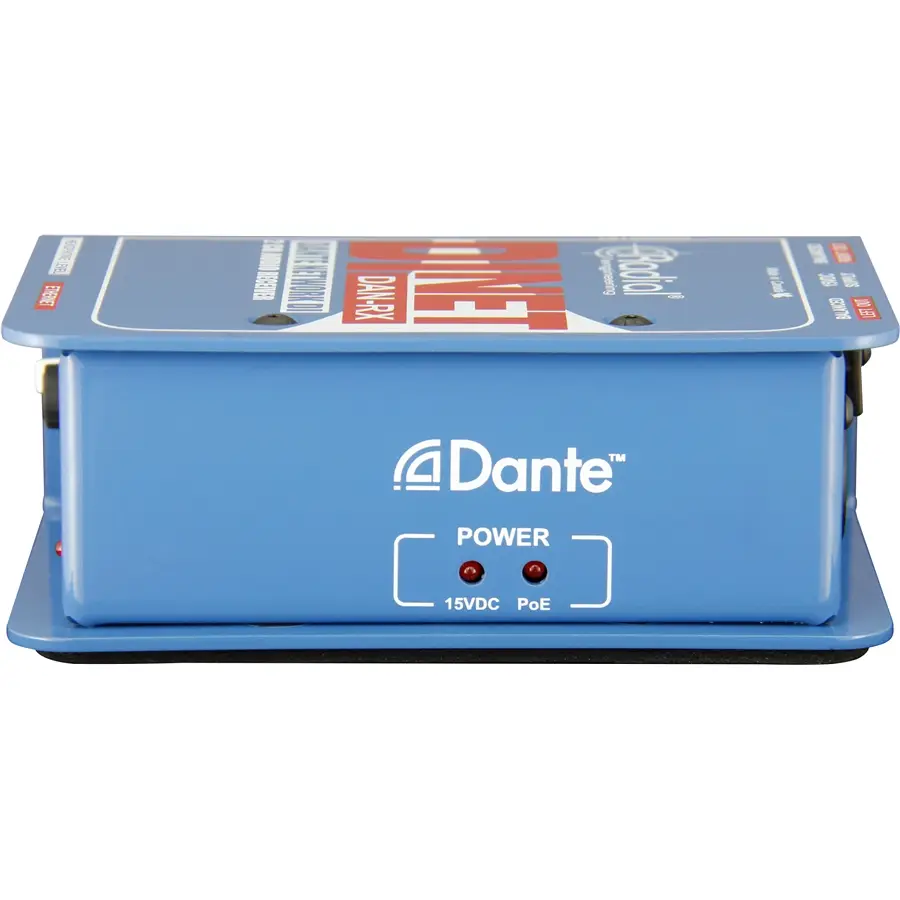

Alimentazione: 15VDC 400mA (inclusa) o PoE
Condizioni d'uso: utilizzare solo in ambienti asciutti tra 5°C e 40°C.
